长度范围 | 200～500 [7.87～19.69] |
行程 | 超行程 |
额定载荷 | 12～18 kg |
*表中所示承重为抽屉侧滑轨伸出时滑轨中部的静载荷。 | |
特点 | 不锈钢制，耐腐蚀性优异。（滑轨内部使用了聚酰胺。） |
可将内轨完全抽出。 | |
可通过操作控制杆进行滑轨的脱卸。 |
材料及表面处理

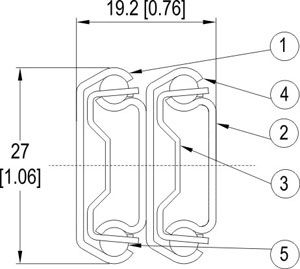

编号 | 零件名 | 材料 |
1 | 外轨 | 不锈钢304
|
2 | 内轨 | |
3 | 滚珠座 | |
4 | 中轨 | |
5 | 滚珠 |
| 零件号 | 滑轨长度 | 滑动距离 | 承重（kg/付） |
| EV235-12100001 | 200 [7.87] | 221 [8.70] | 18 |
| EV235-12100002 | 250 [9.84] | 280 [11.02] | 17 |
| EV235-12100003 | 300 [11.81] | 327 [12.87] | 16 |
| EV235-12100004 | 350 [13.78] | 376 [14.80] | 15 |
| EV235-12100005 | 400 [15.75] | 426 [16.77] | 14 |
| EV235-12100006 | 450 [17.72] | 478 [18.82] | 13 |
| EV235-12100007 | 500 [19.69] | 524 [20.63] | 12 |
