长度范围 | 300～500 [11.81～19.6] |
行程 | 3/4行程 |
额定载荷 | 14～18 kg |
*表中所示承重为抽屉侧滑轨伸出时滑轨中部的静载荷。 | |
拆分方式 | 可通过操作控制杆进行滑轨的脱卸 |
特点 | 不锈钢制，耐腐蚀性优异。（滑轨内部使用了聚酰胺） |
可脱卸 |
材料及表面处理

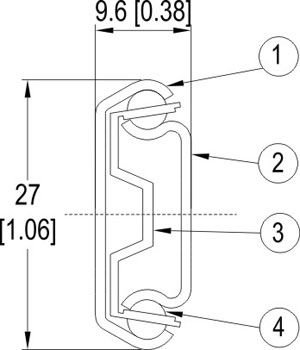

编号 | 零件名 | 材料 |
1 | 外轨 | 不锈钢304 |
2 | 内轨 | |
3 | 滚珠座 | |
4 | 滚珠 |
| 零件号 | 滑轨长度 | 滑动距离 | 承重（kg/付） |
| EV235-12090001 | 300 [11.81] | 220 [8.66] | 18 |
| EV235-12090002 | 350 [13.78] | 261 [10.27] | 17 |
| EV235-12090003 | 400 [15.75] | 301 [11.85] | 16 |
| EV235-12090004 | 450 [17.72] | 333 [13.11] | 15 |
| EV235-12090005 | 500 [19.69] | 373 [14.69] | 14 |
