材料 | 锁壳与操作锁芯：AISI 303 不锈钢 |
凸轮：AISI 304 不锈钢 | |
隔片：AISI 303 不锈钢 | |

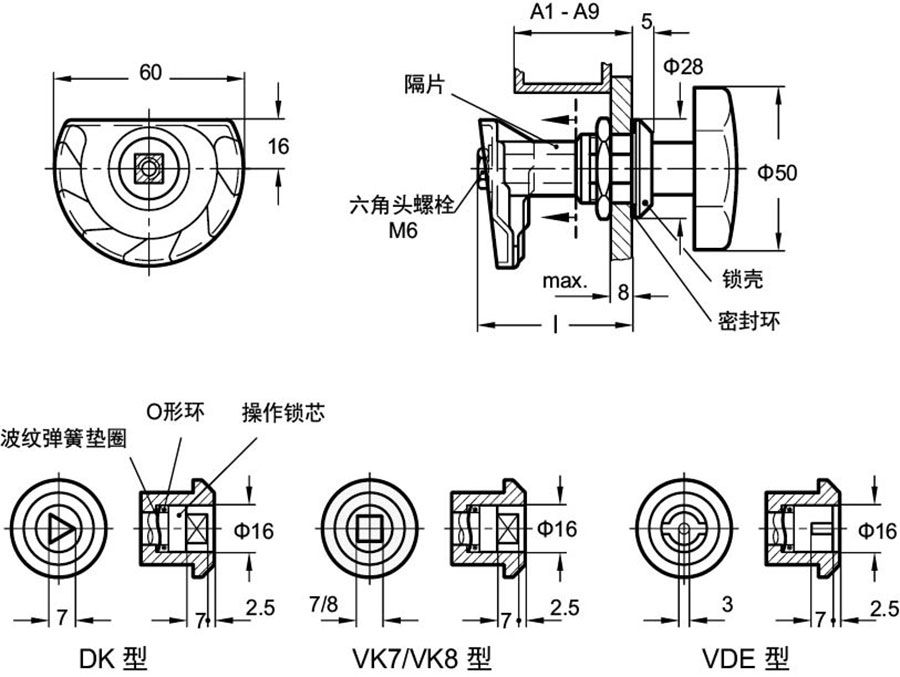

标准型号 | SG型：带星形旋钮 |
DK型：带三角形螺栓 | |
VK7型：带方形锁芯A/F7 | |
VK8型：带方形锁芯A/F8 | |
VDE型：带双位锁芯 | |
附件 | 可提供钥匙、保护帽、操作手柄，详情请联系我司营业人员 |
特征与应用 | 门锁的拉动范围为 10mm。顺时针转动门锁即可实现锁定 |
操纵锁芯装有一个O形垫圈，可以防止水侵入 | |
注意 | 其他选项可供选择，有关种类、零件号、安装及规格的详细信息，请联系我们 |
安装说明 | 顺时针转动门，梯级式弹簧加载凸轮，会在门框后向上移动，并将门拉紧 |
凸轮的“拉动”范围大（10mm），使得此类锁可在带密封条的门上方便使用。选择深度“A”时，应考虑门封的厚度 | |

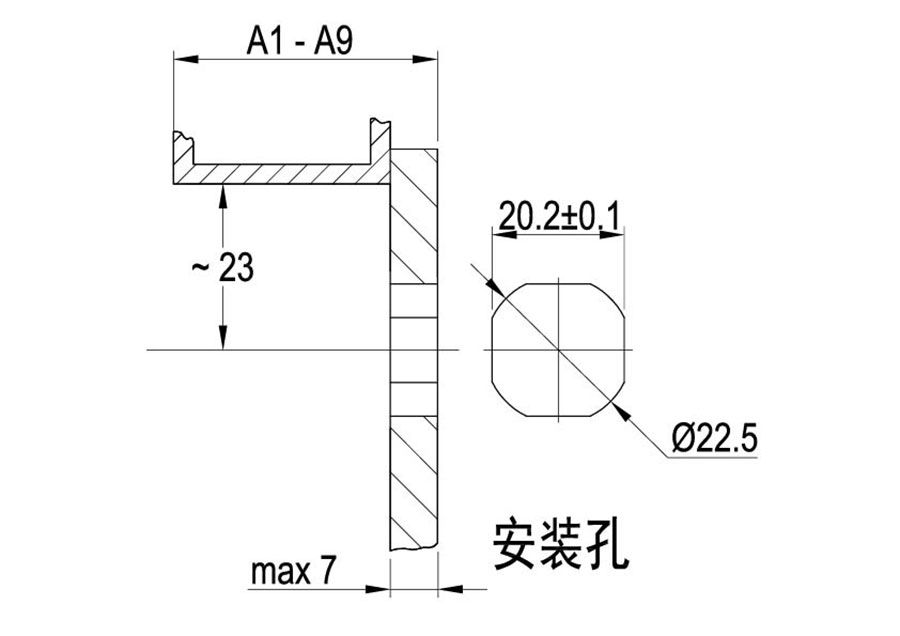

安装前，应按图示在门上开一个孔，并且设定孔中心与门框间的距离为T 23mm | |
带操纵锁芯的锁壳从正面装入孔内，并通过六角螺母固定到位。随后，定距段安装到后部，接着装入凸轮和六角螺母 | |
可用GN 123型的薄型号钢板开孔器（参见038产品目录，第881页）进行装配钻孔 | |
安装孔的直径也可通过钻/铣设定 |
| 零件号 | 主尺寸 | 类型 | |
| A1 - A9 | l | ||
| EV195-03020001 | 17 - 25 | 28 | SG型 |
| EV195-03020002 | 17 - 25 | 28 | DK型 |
| EV195-03020003 | 17 - 25 | 28 | VK7型 |
| EV195-03020004 | 17 - 25 | 28 | VK7型 |
| EV195-03020005 | 17 - 25 | 28 | VDE型 |
| EV195-03020006 | 22 - 30 | 33 | SG型 |
| EV195-03020007 | 22 - 30 | 33 | DK型 |
| EV195-03020008 | 22 - 30 | 33 | VK7型 |
| EV195-03020009 | 22 - 30 | 33 | VK7型 |
| EV195-03020010 | 22 - 30 | 33 | VDE型 |
| EV195-03020011 | 27- 35 | 38 | SG型 |
| EV195-03020012 | 27 - 35 | 38 | DK型 |
| EV195-03020013 | 27 - 35 | 38 | VK7型 |
| EV195-03020014 | 27 - 35 | 38 | VK7型 |
| EV195-03020015 | 27 - 35 | 38 | VDE型 |
| EV195-03020016 | 32 - 40 | 43 | SG型 |
| EV195-03020017 | 32 - 40 | 43 | DK型 |
| EV195-03020018 | 32 - 40 | 43 | VK7型 |
| EV195-03020019 | 32 - 40 | 43 | VK7型 |
| EV195-03020020 | 32 - 40 | 43 | VDE型 |
| EV195-03020021 | 37 - 45 | 48 | SG型 |
| EV195-03020022 | 37 - 45 | 48 | DK型 |
| EV195-03020023 | 37 - 45 | 48 | VK7型 |
| EV195-03020024 | 37 - 45 | 48 | VK7型 |
| EV195-03020025 | 37 - 45 | 48 | VDE型 |
| EV195-03020026 | 42 - 50 | 53 | SG型 |
| EV195-03020027 | 42 - 50 | 53 | DK型 |
| EV195-03020028 | 42 - 50 | 53 | VK7型 |
| EV195-03020029 | 42 - 50 | 53 | VK7型 |
| EV195-03020030 | 42 - 50 | 53 | VDE型 |
| EV195-03020031 | 47 - 55 | 58 | SG型 |
| EV195-03020032 | 47 - 55 | 58 | DK型 |
| EV195-03020033 | 47 - 55 | 58 | VK7型 |
| EV195-03020034 | 47 - 55 | 58 | VK7型 |
| EV195-03020035 | 47 - 55 | 58 | VDE型 |
| EV195-03020036 | 52 - 60 | 63 | SG型 |
| EV195-03020037 | 52 - 60 | 63 | DK型 |
| EV195-03020038 | 52 - 60 | 63 | VK7型 |
| EV195-03020039 | 52 - 60 | 63 | VK7型 |
| EV195-03020040 | 52 - 60 | 63 | VDE型 |
| EV195-03020041 | 57 - 65 | 68 | SG型 |
| EV195-03020042 | 57 - 65 | 68 | DK型 |
| EV195-03020043 | 57 - 65 | 68 | VK7型 |
| EV195-03020044 | 57 - 65 | 68 | VK7型 |
| EV195-03020045 | 57 - 65 | 68 | VDE型 |
