材料及表面处理 | 锁身：压铸锌合金，亚光饰面，环氧树脂涂层 |
固定法兰：压铸锌合金，黑色，亚光饰面，环氧树脂涂层 | |
定位装置：钢/塑料，镀锌钢，蓝钝处理（A型和B型），压铸锌/塑料（C型） | |

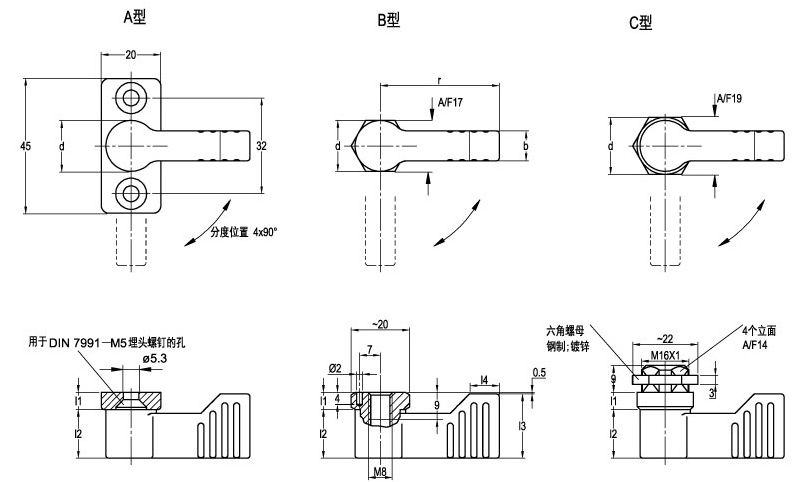

标准型号 | A型：带表面安装法兰 |
B型：带内螺纹 | |
C型：带外螺纹 | |
注意 | 其他选项可供选择，有关种类、零件号、安装及规格的详细信息，请联系我们 |
| 零件号 | 类型 | 主尺寸 | 颜色 | ||||||
| d | r | b | l1 ≈ | l2 | l3 min. | l4 | |||
| EV195-03030001 | A型 | 17 | 40 | 10 | 5.5 | 16.5 | 21.5 | 11 | 黑色 |
| EV195-03030002 | A型 | 17 | 40 | 10 | 5.5 | 16.5 | 21.5 | 11 | 红色 |
| EV195-03030003 | B型 | 17 | 40 | 10 | 5.5 | 16.5 | 21.5 | 11 | 黑色 |
| EV195-03030004 | B型 | 17 | 40 | 10 | 5.5 | 16.5 | 21.5 | 11 | 红色 |
| EV195-03030005 | C型 | 17 | 40 | 10 | 5.5 | 16.5 | 21.5 | 11 | 黑色 |
| EV195-03030006 | C型 | 17 | 40 | 10 | 5.5 | 16.5 | 21.5 | 11 | 红色 |
| EV195-03030007 | A型 | 17 | 55 | 10 | 5.5 | 16.5 | 21.5 | 11 | 黑色 |
| EV195-03030008 | A型 | 17 | 55 | 10 | 5.5 | 16.5 | 21.5 | 11 | 红色 |
| EV195-03030009 | B型 | 17 | 55 | 10 | 5.5 | 16.5 | 21.5 | 11 | 黑色 |
| EV195-03030010 | B型 | 17 | 55 | 10 | 5.5 | 16.5 | 21.5 | 11 | 红色 |
| EV195-03030011 | C型 | 17 | 55 | 10 | 5.5 | 16.5 | 21.5 | 11 | 黑色 |
| EV195-03030012 | C型 | 17 | 55 | 10 | 5.5 | 16.5 | 21.5 | 11 | 红色 |
