长度范围 | 410～710 [16.14～27.95] |
行程 | 3/4行程 |
额定载荷 | 55～70 kg |
*表中所示承重为抽屉侧滑轨伸出时滑轨中部的静载荷 | |
拆分方式 | 可通过操作控制杆进行滑轨的的拆卸 |
特点 | 内置自关阻尼机构,在抽屉完全关闭前50mm处启动 |
材料及表面处理

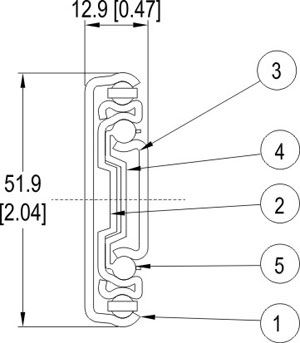

编号 | 零件名 | 材料 |
1 | 外轨 | 镀锌钢 |
2 | 中轨 | |
3 | 内轨 | |
4 | 滚珠座 | |
5 | 滚珠 | 钢 |
| 零件号 | 滑轨长度 | 滑动距离 | 承重（kg/付） |
| EV235-12200001 | 410 [16.14] | 360 [14.17] | 60 |
| EV235-12200002 | 460 [18.11] | 403 [15.86] | 70 |
| EV235-12200003 | 510 [20.07] | 453 [17.83] | 70 |
| EV235-12200004 | 560 [22.07] | 502 [19.76] | 65 |
| EV235-12200005 | 610 [24.01] | 552 [21.73] | 60 |
| EV235-12200006 | 660 [25.98] | 604 [23.77] | 60 |
| EV235-12200007 | 710 [27.95] | 651 [25.62] | 55 |
